Ten artykuł to praktyczny poradnik DIY, który krok po kroku wyjaśni, jak samodzielnie zbudować efektywną i bezpieczną przecinarkę do styropianu. Dowiesz się, jak dobrać odpowiednie materiały i zasilanie, by uzyskać precyzyjne cięcia i gładkie krawędzie, oszczędzając czas i pieniądze.
Zbuduj własną przecinarkę do styropianu kluczowe kroki do precyzyjnego cięcia.
- Do budowy przecinarki najlepiej użyć drutu oporowego Kanthal lub konstantanowego o średnicy 0.5-1.0 mm.
- Niezbędne jest bezpieczne zasilanie niskim napięciem (12-24V) przez transformator separujący nigdy nie podłączaj drutu bezpośrednio do sieci 230V.
- Optymalna temperatura cięcia styropianu wynosi 150-300°C, którą można regulować, zmieniając parametry zasilania.
- Pracę wykonuj w dobrze wentylowanym pomieszczeniu i zawsze stosuj środki ochrony osobistej (okulary, rękawice) z uwagi na toksyczne opary styrenu.
- Materiały do budowy przecinarki są stosunkowo tanie i łatwo dostępne, co czyni projekt ekonomicznym rozwiązaniem DIY.
Ograniczenia noża i piły, czyli po co Ci cięcie na gorąco?
Z mojego doświadczenia wiem, że tradycyjne metody cięcia styropianu, takie jak użycie noża czy piły, często prowadzą do frustrujących rezultatów. Nóż, nawet ten ostry, ma tendencję do kruszenia materiału, zwłaszcza przy grubszych płytach, co skutkuje nierównymi, poszarpanymi krawędziami. Piła natomiast, oprócz tego, że również może uszkadzać strukturę styropianu, generuje ogromne ilości drobnych kuleczek, które rozprzestrzeniają się po całym pomieszczeniu, tworząc trudny do sprzątnięcia bałagan. To nie tylko marnuje materiał, ale także wydłuża czas pracy i obniża estetykę wykonania. Właśnie dlatego tak wielu z nas szuka lepszych rozwiązań.
Precyzja i gładkie krawędzie, których nie osiągniesz inaczej
Cięcie styropianu gorącym drutem to prawdziwa rewolucja w obróbce tego materiału. Pozwala ono na uzyskanie niezwykłej precyzji, której próżno szukać przy użyciu tradycyjnych narzędzi. Rozgrzany drut dosłownie topi styropian, przechodząc przez niego z łatwością, pozostawiając za sobą idealnie gładkie krawędzie, bez żadnych postrzępień czy ubytków. Dzięki temu możemy wykonywać skomplikowane kształty, wycinać otwory o dowolnym promieniu czy tworzyć precyzyjne kąty, co jest nieocenione zarówno w budownictwie, jak i w projektach modelarskich czy dekoracyjnych. To metoda, która daje nam pełną kontrolę nad procesem cięcia.
Oszczędność czasu i pieniędzy przy pracach budowlanych i DIY
Budowa własnej przecinarki do styropianu to inwestycja, która szybko się zwraca. Przede wszystkim, znacząco oszczędza czas, zwłaszcza przy dużych projektach, gdzie precyzyjne cięcie wielu płyt styropianowych byłoby niezwykle czasochłonne i męczące przy użyciu noża. Po drugie, jest to rozwiązanie znacznie tańsze niż zakup gotowych, profesjonalnych przecinarek, które potrafią kosztować setki, a nawet tysiące złotych. Materiały potrzebne do budowy domowej przecinarki są stosunkowo łatwo dostępne drut oporowy, stary zasilacz czy kawałki drewna to często elementy, które już posiadamy lub możemy nabyć za niewielkie pieniądze. To sprawia, że projekt DIY jest nie tylko satysfakcjonujący, ale i wyjątkowo ekonomiczny.

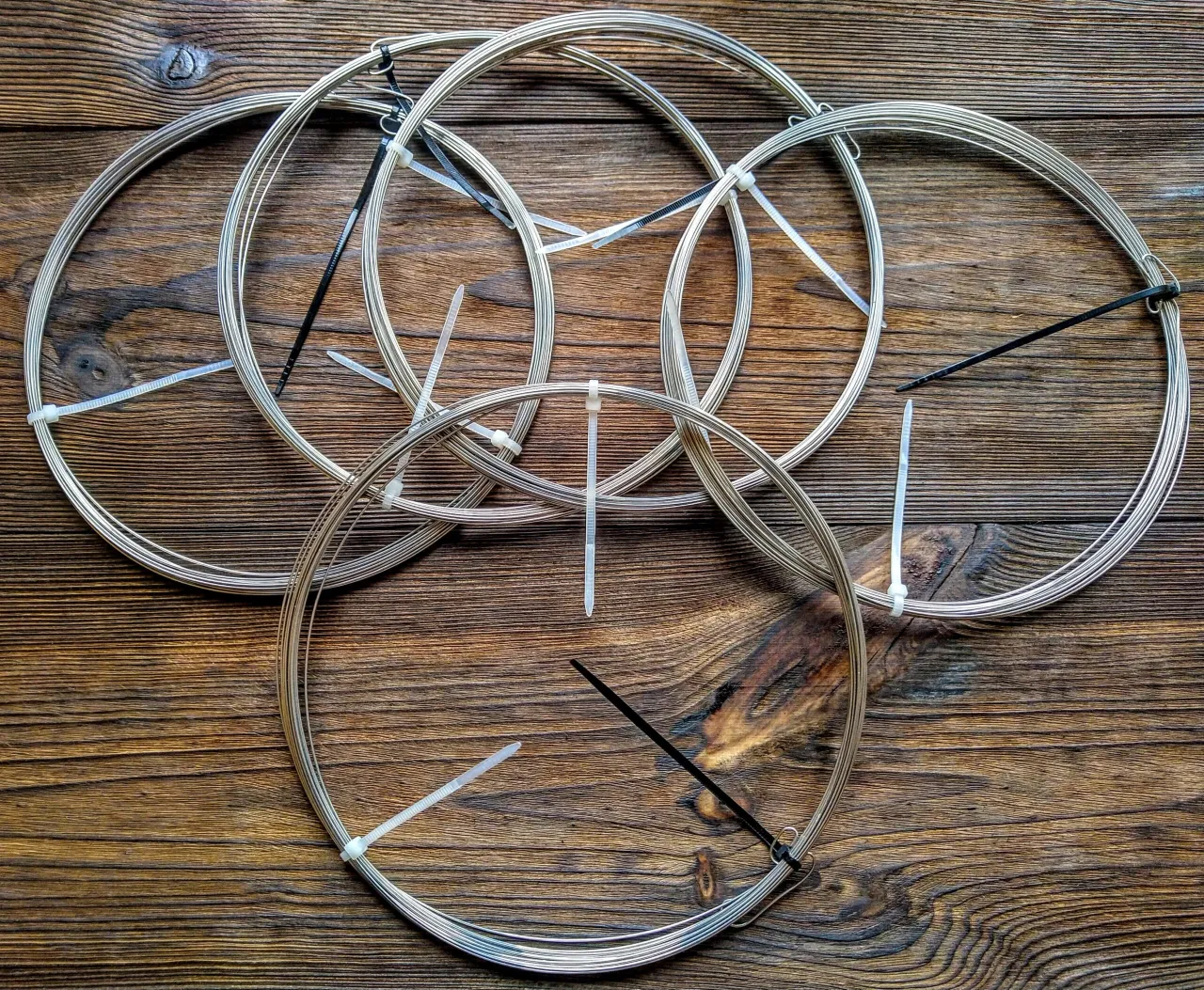

Wybór serca urządzenia: Jaki drut oporowy zapewni najlepsze cięcie?
Wybór odpowiedniego drutu oporowego to klucz do sukcesu naszej przecinarki. Z mojego doświadczenia wynika, że nie każdy drut sprawdzi się tak samo dobrze. Poniżej przedstawiam porównanie najpopularniejszych materiałów, które możemy wykorzystać:
| Materiał | Charakterystyka i zastosowanie |
|---|---|
| Kanthal (FeCrAl) | Stop żelaza, chromu i aluminium. Charakteryzuje się wysoką opornością i bardzo dobrą odpornością na utlenianie w wysokich temperaturach. Jest to jeden z najczęściej polecanych drutów do cięcia styropianu, ponieważ szybko się nagrzewa i jest trwały. Idealny do zastosowań, gdzie wymagana jest powtarzalność i długa żywotność. |
| Konstantan (CuNi) | Stop miedzi i niklu. Ma stabilną oporność w szerokim zakresie temperatur, co jest jego dużą zaletą. Jest nieco droższy niż Kanthal, ale również bardzo efektywny i trwały. Dobrze sprawdza się w przecinarkach, gdzie precyzyjna kontrola temperatury jest kluczowa. |
| Stal nierdzewna | Alternatywa dla Kanthalu i konstantanu, często dostępna w postaci strun gitarowych lub cienkich drutów spawalniczych. Ma niższą oporność niż Kanthal, co oznacza, że do osiągnięcia tej samej temperatury potrzebuje większego prądu lub dłuższego odcinka. Jest mniej odporna na utlenianie w wysokich temperaturach, co może skrócić jej żywotność, ale w warunkach amatorskich bywa używana ze względu na łatwą dostępność. |
Grubość ma znaczenie: Jak średnica drutu wpływa na cięcie?
Średnica drutu oporowego ma bezpośredni wpływ na wydajność i precyzję cięcia. Zazwyczaj stosuje się druty o średnicy od 0.5 mm do 1.0 mm. Cieńszy drut (np. 0.5-0.7 mm) nagrzewa się szybciej, zużywa mniej energii i pozwala na bardzo precyzyjne cięcia, co jest idealne do detali i skomplikowanych kształtów. Jest jednak bardziej podatny na zerwanie, zwłaszcza przy naciąganiu. Grubszy drut (np. 0.8-1.0 mm) jest bardziej wytrzymały i trwały, co jest korzystne przy cięciu dużych, grubych płyt styropianowych. Nagrzewa się wolniej i wymaga większej mocy zasilacza, ale zapewnia stabilniejsze cięcie na dłuższych odcinkach. Moja rekomendacja to 0.7 mm jako złoty środek dla większości zastosowań DIY łączy dobrą precyzję z rozsądną trwałością.
Gdzie w Polsce kupić odpowiedni drut oporowy?
Znalezienie odpowiedniego drutu oporowego w Polsce nie jest trudne. Oto kilka miejsc, gdzie możesz go nabyć:
- Sklepy z elektroniką: Często oferują druty oporowe Kanthal lub konstantanowe w różnych średnicach.
- Sklepy modelarskie: Popularne wśród modelarzy, którzy wykorzystują je do własnych przecinarek.
- Portale aukcyjne (np. Allegro) i sklepy internetowe: Szeroki wybór drutów oporowych od różnych dostawców, często w atrakcyjnych cenach.
- Sklepy z elementami grzejnymi: Specjalistyczne sklepy, które oferują druty i taśmy oporowe do zastosowań przemysłowych, ale często mają też mniejsze ilości dla hobbystów.
Bezpieczne i skuteczne zasilanie: klucz do sukcesu twojej przecinarki
Dlaczego nigdy nie podłączać drutu do gniazdka 230V?
Pozwólcie, że podkreślę to bardzo wyraźnie: nigdy, pod żadnym pozorem, nie podłączajcie drutu oporowego bezpośrednio do gniazdka sieciowego 230V! To jest absolutnie zabronione i skrajnie niebezpieczne. Niskie napięcie, które jest potrzebne do rozgrzania drutu, w połączeniu z wysokim prądem z sieci 230V, może prowadzić do śmiertelnego porażenia prądem. Ponadto, drut nie jest przystosowany do pracy pod takim napięciem, co może spowodować jego natychmiastowe przepalenie, iskrzenie, a nawet pożar. Bezpieczeństwo jest tutaj priorytetem, a wszelkie próby obejścia tej zasady to igranie z życiem.
Transformator Twój najważniejszy sprzymierzeniec
Właśnie dlatego transformator obniżający napięcie jest Twoim najważniejszym sprzymierzeńcem w budowie bezpiecznej przecinarki. Jego rola jest kluczowa: przekształca niebezpieczne napięcie sieciowe 230V na bezpieczne, niskie napięcie, zazwyczaj w zakresie od 12V do 24V. Dzięki temu, nawet w przypadku przypadkowego dotknięcia drutu, ryzyko porażenia prądem jest minimalne. Transformator separujący dodatkowo izoluje obwód niskiego napięcia od sieci, co jeszcze bardziej zwiększa bezpieczeństwo. To serce układu zasilania, które pozwala na bezpieczne i kontrolowane rozgrzewanie drutu oporowego.
Praktyczne rozwiązania: stary prostownik, zasilacz od laptopa czy dedykowany sprzęt?
Na szczęście, nie musimy od razu kupować drogiego, dedykowanego transformatora. Istnieje kilka praktycznych i często dostępnych opcji zasilania:
- Stary prostownik samochodowy: Wiele domów ma w garażu stary prostownik do ładowania akumulatorów. Jeśli ma on wyjście 12V i odpowiednią wydajność prądową (np. 5-10A), może świetnie posłużyć jako źródło zasilania. Zaletą jest niska cena (często za darmo), wadą brak precyzyjnej regulacji napięcia/prądu.
- Zasilacz od laptopa: Zasilacze do laptopów zazwyczaj oferują napięcie 19V i prąd rzędu 3-5A. To może być wystarczające do krótkich odcinków drutu oporowego. Są kompaktowe i łatwo dostępne. Minusem jest często brak regulacji i to, że nie każdy zasilacz będzie miał wystarczającą moc.
- Dedykowany transformator toroidalny lub zasilacz laboratoryjny: To najbardziej profesjonalne rozwiązanie. Transformatory toroidalne są wydajne i stabilne. Zasilacze laboratoryjne pozwalają na precyzyjną regulację napięcia i prądu, co jest idealne do eksperymentowania i optymalizacji cięcia. Są jednak droższe i mniej dostępne.
Napięcie i prąd: Jak dobrać parametry zasilacza do długości drutu?
Dobór odpowiedniego napięcia i prądu zasilania to klucz do osiągnięcia optymalnej temperatury cięcia, która dla styropianu wynosi 150-300°C. Zbyt niskie parametry spowodują, że drut będzie tylko szarpał materiał, zbyt wysokie że będzie go nadmiernie topił i generował dużo dymu. Ogólna zasada jest taka: im dłuższy i grubszy drut, tym większa moc (W) lub wydajność prądowa (A) zasilacza będzie potrzebna. Do drutu Kanthal o średnicy 0.7 mm i długości około 30-40 cm, zasilacz 12V o wydajności 5-10A (czyli 60-120W) powinien być wystarczający. Jeśli drut jest dłuższy, np. 50-70 cm, rozważ zasilacz 24V o podobnej wydajności prądowej. Warto zacząć od niższego napięcia i stopniowo je zwiększać, obserwując zachowanie drutu i jakość cięcia. Pamiętaj, że moc to iloczyn napięcia i prądu (P = U * I), więc zasilacz powinien być w stanie dostarczyć odpowiednią moc.
Konstrukcja krok po kroku: jak zbudować ramę i zamontować drut

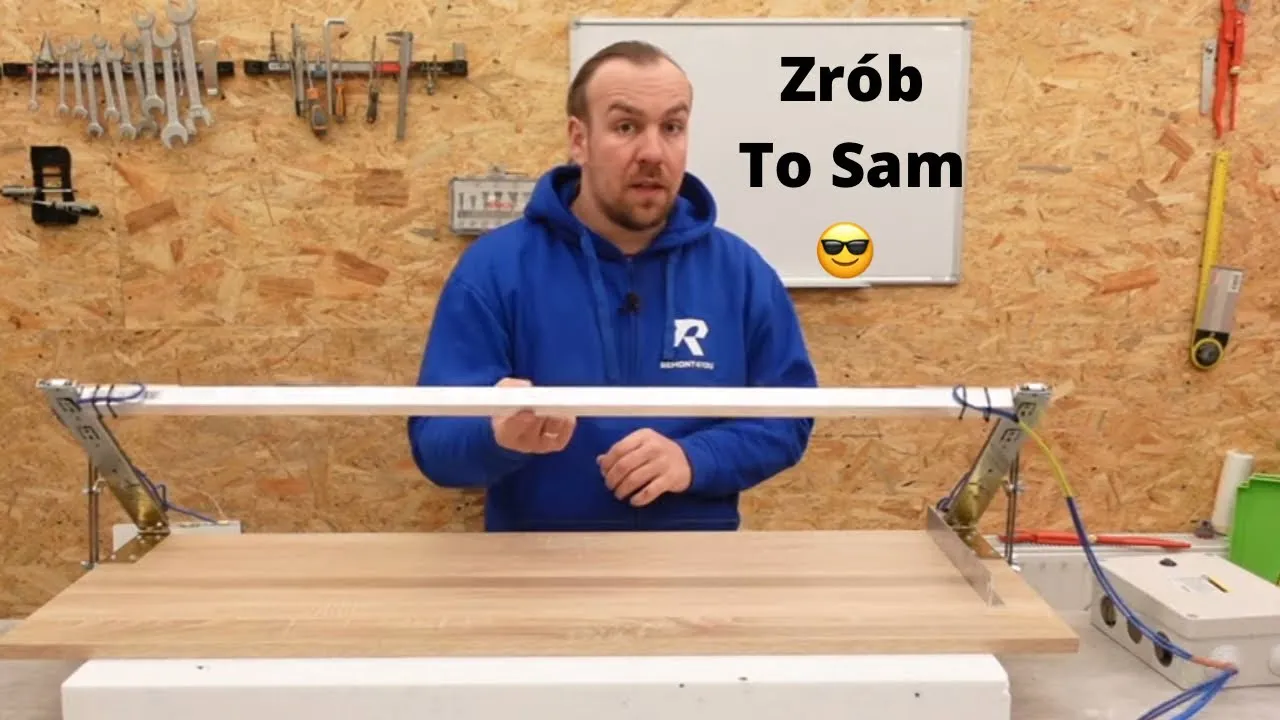

Projekt prostej ramy ręcznej w kształcie litery "U"
Najprostsza i najczęściej spotykana konstrukcja to ręczna rama w kształcie litery "U". Oto jak ją zbudować:
- Wybierz materiał: Najlepiej sprawdzi się drewno (np. listwy sosnowe o przekroju 2x3 cm) lub profil aluminiowy/stalowy. Drewno jest łatwiejsze w obróbce i izoluje elektrycznie, metal jest trwalszy.
- Przygotuj elementy: Wytnij dwa ramiona o długości około 30-50 cm (w zależności od planowanej głębokości cięcia) i jeden element poprzeczny o długości około 20-30 cm (szerokość cięcia).
- Zmontuj ramę: Połącz ramiona z elementem poprzecznym, tworząc kształt "U". Możesz użyć wkrętów, kleju do drewna (jeśli to drewno) lub spawania/śrub (jeśli metal). Upewnij się, że konstrukcja jest stabilna.
- Mocowanie drutu: Na końcach ramion, w miejscu, gdzie ma być rozpięty drut, zamontuj małe śruby oczkowe lub haczyki. Do jednego z nich przymocujesz drut na stałe, do drugiego za pośrednictwem sprężyny.
- Punkty zasilania: W pobliżu mocowań drutu, zamontuj zaciski krokodylkowe lub śruby z nakrętkami, do których podłączysz przewody z zasilacza. Upewnij się, że są dobrze izolowane od ramy, jeśli jest metalowa.
Stacjonarna przecinarka stołowa dla bardziej wymagających
Dla osób, które potrzebują większej precyzji i wygody przy cięciu większych elementów, stacjonarna przecinarka stołowa będzie lepszym rozwiązaniem. Taka konstrukcja wymaga stabilnego stołu roboczego, na którym zamontowane jest ramię (najczęściej pionowe) z systemem naciągu drutu. Drut rozpięty jest między ramieniem a blatem stołu, co pozwala na cięcie styropianu poprzez przesuwanie go po blacie. Jest to bardziej zaawansowany projekt, ale oferuje niezrównaną wygodę i precyzję, zwłaszcza przy powtarzalnych cięciach.
System naciągu drutu: Rola sprężyny i dlaczego jest niezbędna
System naciągu drutu jest absolutnie kluczowy dla prawidłowego działania przecinarki. Drut oporowy pod wpływem wysokiej temperatury wydłuża się. Bez odpowiedniego naciągu, drut stałby się luźny, co prowadziłoby do nierównych cięć, a nawet do jego zaplątania. Tutaj z pomocą przychodzi sprężyna. Zamontowana na jednym z końców drutu, kompensuje jego termiczne wydłużanie się, utrzymując drut w stałym napięciu. Dzięki temu drut pozostaje prosty i stabilny przez cały czas pracy, zapewniając precyzyjne i powtarzalne cięcia. To mały, ale niezwykle ważny element konstrukcji.
Podłączenie elektryczne: Jak bezpiecznie połączyć drut ze źródłem zasilania?
Bezpieczne podłączenie elektryczne to podstawa. Pamiętaj, że pracujemy z prądem, nawet jeśli jest to niskie napięcie. Oto kroki, jak to zrobić:
- Przygotuj przewody: Użyj przewodów o odpowiednim przekroju (np. 1.5-2.5 mm²), zdolnych do przewodzenia prądu wymaganego przez drut oporowy. Zbyt cienkie przewody mogą się przegrzewać.
- Izolacja to podstawa: Upewnij się, że wszystkie połączenia są dobrze izolowane. Użyj koszulek termokurczliwych lub taśmy izolacyjnej.
- Mocowanie drutu do zacisków: Drut oporowy musi być pewnie zamocowany do zacisków elektrycznych na ramie. Możesz użyć małych śrubek z nakrętkami i podkładkami, które mocno zacisną drut. Upewnij się, że połączenie jest solidne i nie ma luzów.
- Podłączenie do zasilacza: Przewody z zacisków na ramie podłącz do wyjść transformatora lub zasilacza. Zawsze sprawdzaj polaryzację, jeśli zasilacz jej wymaga (choć w przypadku drutu oporowego nie jest to krytyczne).
- Test przed użyciem: Po zmontowaniu, zanim zaczniesz ciąć styropian, dokładnie sprawdź wszystkie połączenia. Upewnij się, że nie ma żadnych luźnych przewodów ani nieizolowanych elementów, które mogłyby spowodować zwarcie.
Pierwsze cięcie i regulacja: jak uzyskać idealną temperaturę?
Co to znaczy "dobra" temperatura cięcia i jak ją rozpoznać?
Dobra temperatura cięcia styropianu to taka, która pozwala drutowi swobodnie przechodzić przez materiał, topiąc go, ale nie spalając. Optymalny zakres to zazwyczaj 150-300°C. Jak rozpoznać, że drut ma odpowiednią temperaturę? Jeśli drut jest zbyt zimny, będzie szarpał styropian, zamiast go topić. Cięcie będzie nierówne, a krawędzie poszarpane. Będziesz musiał wkładać dużo siły, aby przepchnąć materiał. Jeśli drut jest zbyt gorący, będzie topił styropian zbyt szeroko, tworząc nieestetyczną, grubą szczelinę. Dodatkowo, zbyt wysoka temperatura generuje znacznie więcej toksycznych oparów styrenu i może prowadzić do szybkiego przepalenia drutu. Idealna temperatura to taka, przy której drut przechodzi przez styropian z minimalnym oporem, pozostawiając za sobą gładką, czystą krawędź i wytwarzając jedynie delikatny, ledwo widoczny dymek. To kwestia wyczucia i kilku próbnych cięć.
Metody regulacji mocy: od prostych przełączników po regulatory PWM
Możliwość regulacji temperatury drutu to ważna funkcja, która pozwala dostosować przecinarkę do różnych rodzajów styropianu i grubości cięcia. Oto kilka metod:
- Zmiana długości drutu: To najprostsza, choć nieelastyczna metoda. Dłuższy drut ma większą oporność, więc przy stałym napięciu będzie się mniej nagrzewał. Krótszy bardziej. Możesz eksperymentować z różnymi długościami drutu, aby znaleźć optymalną dla danego zasilacza.
- Użycie różnych zasilaczy: Jeśli masz dostęp do kilku zasilaczy o różnych napięciach (np. 12V, 19V, 24V), możesz je zmieniać, aby regulować temperaturę.
- Transformator z odczepami: Niektóre transformatory posiadają odczepy na uzwojeniu wtórnym, co pozwala na wybór różnych napięć wyjściowych (np. 12V, 15V, 18V). To bardzo wygodne rozwiązanie.
- Regulator PWM (Pulse Width Modulation): To najbardziej zaawansowane i elastyczne rozwiązanie. Regulator PWM pozwala na płynną regulację mocy dostarczanej do drutu poprzez szybkie włączanie i wyłączanie prądu. Jest to efektywne i pozwala na bardzo precyzyjne dostosowanie temperatury. Moduły PWM są dostępne w sklepach elektronicznych za kilkanaście do kilkudziesięciu złotych.
Najczęstsze problemy: Drut rwie materiał lub topi go za szeroko jak reagować?
Podczas pierwszych prób cięcia możesz napotkać kilka problemów. Na szczęście, większość z nich ma proste rozwiązania:
- Problem: Drut rwie materiał, nie topi go. * Reakcja: Drut jest zbyt zimny. Zwiększ napięcie lub prąd zasilania. Jeśli używasz regulatora, zwiększ jego ustawienie. Upewnij się, że drut jest odpowiednio napięty.
- Problem: Drut topi styropian za szeroko, tworzy grubą szczelinę i dużo dymu. * Reakcja: Drut jest zbyt gorący. Zmniejsz napięcie lub prąd zasilania. Jeśli używasz regulatora, zmniejsz jego ustawienie. Upewnij się, że nie przeciążasz drutu.
- Problem: Drut szybko się przepala. * Reakcja: Drut jest zbyt cienki lub zasilany zbyt dużą mocą. Zmniejsz moc zasilania lub rozważ użycie grubszego drutu. Sprawdź, czy drut nie ma uszkodzeń mechanicznych.
- Problem: Cięcie jest nierówne, drut się wygina. * Reakcja: Drut jest zbyt luźny. Sprawdź system naciągu i sprężynę. Upewnij się, że rama jest sztywna i nie ugina się pod naciskiem.
Bezpieczeństwo przede wszystkim: o czym musisz pamiętać podczas pracy
Toksyczne opary styrenu: Jak zapewnić odpowiednią wentylację?
To jest kwestia, której nie wolno lekceważyć. Podczas cięcia styropianu gorącym drutem uwalniane są toksyczne opary styrenu. Styren jest substancją drażniącą i potencjalnie szkodliwą dla zdrowia, zwłaszcza przy długotrwałej ekspozycji. Dlatego absolutnie konieczne jest, aby praca odbywała się w bardzo dobrze wentylowanym pomieszczeniu. Jeśli to możliwe, pracuj na zewnątrz. Jeśli musisz pracować w zamkniętym pomieszczeniu, upewnij się, że masz otwarte okna i drzwi, a najlepiej użyj wentylatora, który będzie wyciągał opary na zewnątrz. Nigdy nie pracuj w małym, zamkniętym pomieszczeniu bez odpowiedniej wentylacji Twoje zdrowie jest najważniejsze!
Ochrona osobista: Rękawice, okulary i zdrowy rozsądek
Oprócz wentylacji, zawsze pamiętaj o podstawowych środkach ochrony osobistej:
- Okulary ochronne: Chronią oczy przed ewentualnymi odpryskami styropianu lub iskrami, choć przy prawidłowym cięciu ryzyko jest minimalne.
- Rękawice robocze: Chronią dłonie przed przypadkowym dotknięciem gorącego drutu.
- Zdrowy rozsądek: To najważniejsze narzędzie. Nie spiesz się, bądź uważny, nie zostawiaj włączonej przecinarki bez nadzoru. Zawsze miej na uwadze ryzyko poparzenia gorącym drutem.
Przeczytaj również: Utylizacja styropianu w Polsce: Żółty, czarny czy PSZOK?
Ryzyko pożaru i porażenia prądem jak ich unikać?
Podsumowując, aby uniknąć najpoważniejszych zagrożeń:
- Niskie napięcie: Zawsze używaj zasilania o niskim napięciu (12-24V) z transformatora separującego.
- Izolacja: Upewnij się, że wszystkie połączenia elektryczne są solidnie wykonane i dobrze izolowane.
- Brak łatwopalnych materiałów: Pracuj z dala od materiałów łatwopalnych. Styropian sam w sobie jest palny, więc zachowaj ostrożność.
- Gaśnica pod ręką: Warto mieć w pobliżu małą gaśnicę proszkową lub koc gaśniczy, na wypadek nieprzewidzianej sytuacji.
